I. Produktoversigt

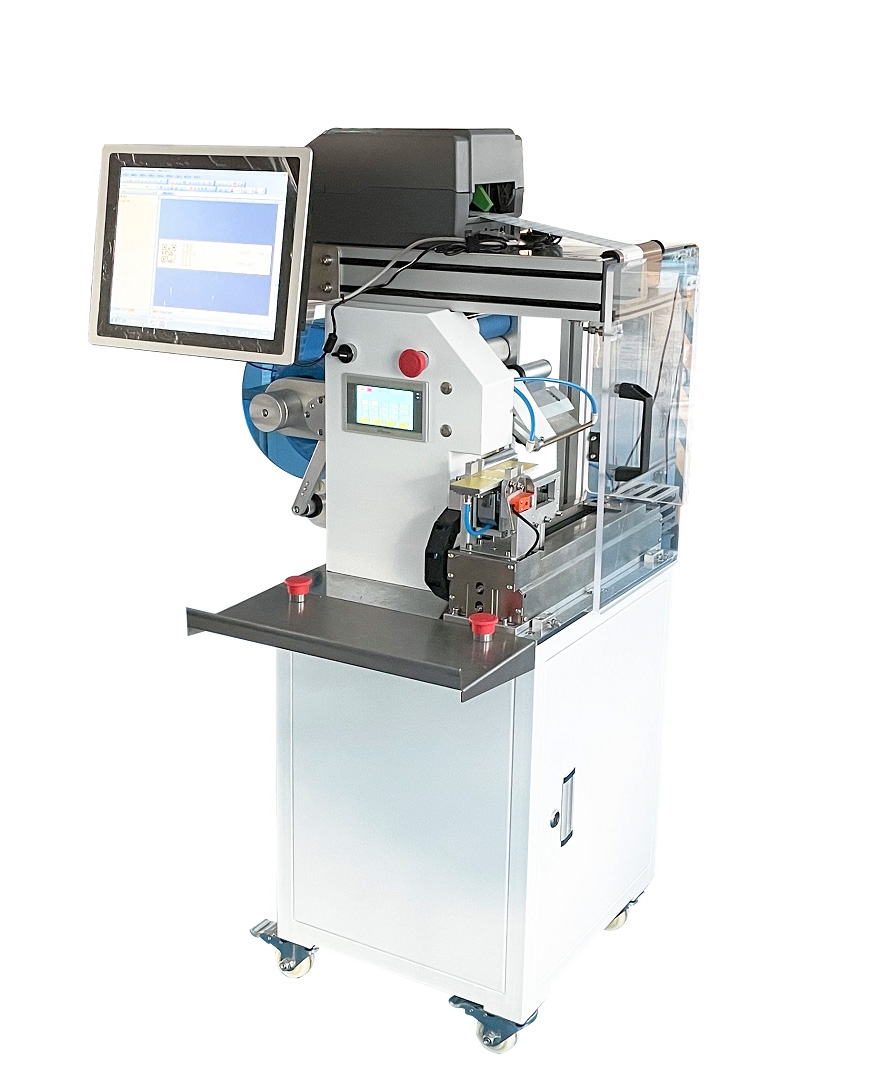

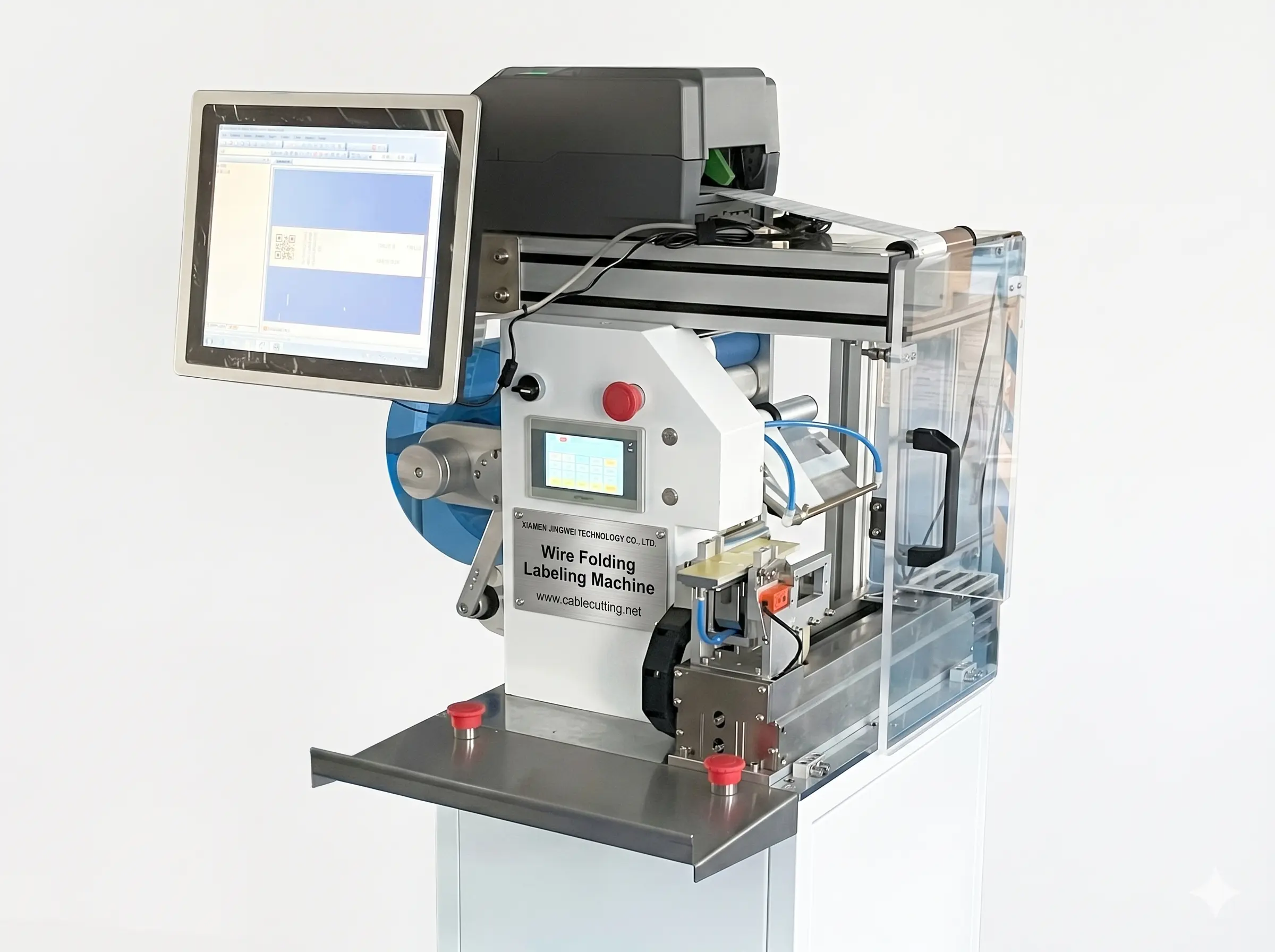

JW-T107 Semi-automatisk trådfoldning og
Mærkningsmaskinen er et effektivt mærkningsudstyr designet til foldning
samt mærkningsbehov for forskellige små og mellemstore produkter. Adoption
Specialtilpassede armaturer og præcis kontrolteknologi kan udstyret tilpasses
mærkning af scenarier med forskellige specifikationer, der kombinerer fleksibilitet og
stabilitet. Det bruges bredt i tråd, daglige fornødenheder, fødevareemballage og
andre industrier, som i høj grad kan forbedre mærkningseffektiviteten og
standardisering og reducere fejl i menneskelige operationer.
II. Kernetekniske parametre
|
Parameterkategori
|
Specifikke specifikationer
|
|
Relevant label-rulle
Specifikationer
|
Indvendig diameter: ¢76 mm, Ydre diameter: ¢240 mm
|
|
Mærkningsnøjagtighed
|
±0,5-1 mm (eksklusive produkt
og mærker sig selv fejl)
|
|
Mærkningshastighed
|
900-1000 stk/t (faktisk hastighed)
afhænger af etikettens størrelse og brugerens færdigheder)
|
|
Anvendelig ledningsdiameterområde
|
Standard: 4MM-10MM;
Tilpasning er tilgængelig for størrelser ud over dette interval
|
|
Relevant betegnelse
Specifikationer
|
Længde: 10 mm ~40 mm (tilpasning er tilgængelig
for andre størrelser); Bredde (folderetning): 30 mm~130 mm
|
|
Samlede maskindimensioner
|
Omtrent
650 mm×780 mm×1100 mm (Længde×Bredde×Højde)
|
|
Relevant strømforsyning
|
220V/50HZ, Nomineret effekt: 0,25 KW
|
III. Hovedkonfigurationsdetaljer
(i) Konfiguration af kernemekanismer
|
Mekanismekategori
|
Mekanismenavn
|
Mængde
|
Hovedmaterialer
|
|
Grundlæggende eksekveringsmekanismer
|
Afviklingsmekanisme
|
1 sæt
|
Rustfrit stål, akryl,
Aluminiumlegering
|
|
|
Etiketstyringsmekanisme
|
1 sæt
|
Aluminiumlegering
|
|
|
Etiketpresningsmekanisme
|
2 sæt
|
Aluminiumlegering, mangan
Ark
|
|
|
Afskalningsmekanisme for etiketter
|
1 sæt
|
Rustfrit stål, aluminium
Legering
|
|
|
Trækkraftmekanisme
|
1 sæt
|
Aluminiumlegering, stål,
Gummibeklædt rulle
|
|
|
Tilbagespolingsmekanisme
|
1 sæt
|
Rustfrit stål, POM
(Polyoxymethylen)
|
|
|
Foldemekanisme
|
1 sæt
|
Aluminiumlegering, rustfrit stål
Stål
|
|
Ramme- og hjælpestrukturer
|
Ramme
|
1 sæt
|
Stål
|
|
|
Elboks
|
1 sæt
|
Malet plademetal
|
|
|
Glideskinne
|
1 sæt
|
HIWIN (Taiwan)/Indenlandsk
Højkvalitetsmærke
|
|
|
Justeringsbase
|
1 sæt
|
Sølvgren, Aluminium
materiale, Bearing
|
|
|
Stikskrue
|
1 sæt
|
TBI/Huslig høj kvalitet
Mærke
|
(II) Nøgleelektrisk konfiguration
|
Elektrisk kategori
|
Elektrisk navn
|
Mængde
|
Mærkeoption
|
|
Kontrolkerne
|
PLC-controller
|
1 sæt
|
Wecon
|
|
|
Touchskærm
|
1 sæt
|
Wecon
|
|
Drivsystem
|
Trækmotor
|
1 sæt
|
Keli'er/Ruitte
|
|
|
Trækmotordriver
|
1 sæt
|
Keli'er/Ruitte
|
|
|
Etiketfodringsmotor &
Kører
|
1 sæt
|
Keli'er/Ruitte
|
|
Detektion og hjælpeudstyr
Elektrisk
|
Etiketdetektionssensor
|
1 sæt
|
Sick (Tyskland)/Boyi Jingke
|
|
|
Koblingsstrømforsyning
|
1 sæt
|
Mean Well (Taiwan)
|
|
Pneumatiske komponenter
|
Cylinder
|
2 sæt
|
Airtac/Xingchen
|
|
|
Magnetventil
|
6 brikker
|
Airtac
|
|
|
Vakuumgenerator
|
1 sæt
|
SNS
|
IV. Grundlæggende funktioner og anvendelsesscenarier
(i) Kernefunktioner
1. Folde- og mærkningsteknologi: Anvender præcis
Folde- og mærkningsmetode med tilpassede armaturer, som kan skabe stabilitet
mærkning af produkter med forskellige specifikationer, sikring af flad etiket
Tilknytning og præcis placering.
2. Fleksibel tilpasningsevne: Kan hurtigt skifte
at tilpasse sig mærkningsbehovene for ledninger, rør, små daglige nødvendigheder og
Andre produkter uden storskala udstyrsjustering, med stærk
kompatibilitet.
3. Humaniseret operationsdesign: Udstyret med
professionelt touchskærms- og PLC-kontrolsystem, med klar betjening
logik og nem brug, hvilket reducerer omkostningerne ved personaleuddannelse.
(II) Typiske anvendelsesscenarier
•Elektronisk ledningskategori: Foldning og mærkning af
strømkabler, datakabler, høretelefonkabler osv.;
•Plastic and daily necessities category: Plastic
pipes, hangers, tableware, disposable bowls and plates, etc.;
• Food packaging category: Folding and labeling of
lollipops, jelly and other snacks with airplane hole hanging labels;
• Others: Small and medium-sized products that
require folding and labeling or hanging hole labeling.
V. Optional Functions
1. Online printing and labeling module: Optional
barcode printer + computer + professional software, which can print dynamic
information such as barcodes, QR codes on labels in real time, realizing
integrated "printing-labeling" operation;
2.Circular wire circumferential labeling
customization: Supports customization of full-circle wrapping labeling function
for circular wire products to meet the labeling needs of special products. For
details, please consult relevant business personnel.
